JT-802钢缆式液位变送器 发布时间:2019-04-30 浏览次数:3258

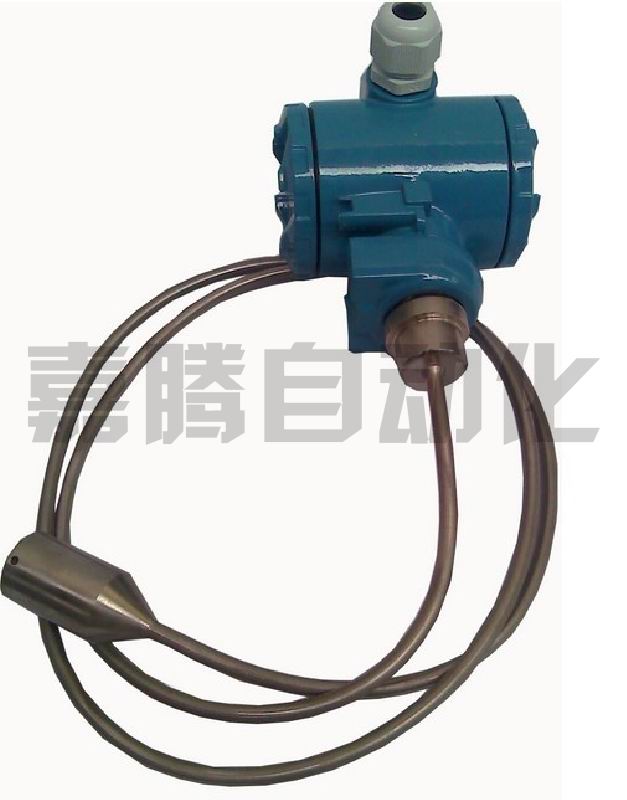

JT-802钢缆式液位变送器

JT-802导压式液位计
一、概要
      JT-802
导压式液位计,敏感器件安装在变送器上部,投入部件为堵气室,两者之间由导气管(导压)相连,液柱的压力通过空气的传导间接地导气钢缆传递给敏感部件,这样就避免敏感部器件与被测介质的直接接触。不仅适用于普通水的测量,还适用不着高温、粘稠、腐蚀等到介质特殊场合的液位测量。广泛适用于化工、冶金、电站、水利、城市供水和工业废水等领域。

通常情况下,投入式液位变送器是装有传感器芯体的探头直接置于被测介质底部,通过导气电缆的连接将测量信号传出。当遇到高温,糊状或腐蚀性介质时,普通传感器芯体难于胜任,而导压式液位变送器的独特设计良好地解决了这些困难。
二、主要技术参数

测量范围  0~1~20m

线性度:0.2FS  0.5FS

迟滞:优于0.1FS

长期稳定性:优于0.2/

温度影响:陶瓷传感器         ±0.15/10K

扩散硅传感器      ±0.2/10K

允许温度 :介质       -20~240

环境       -20~70

贮存       40~80

传感器材料: 膜片       陶瓷膜片传感器
                       316L
不锈钢(扩散硅传感器)

外壳      不锈钢  ICrI8Ni9Ti

过程材料:密封      氟橡胶EPDM PTFE KALREE

不锈钢焊接

导气钢缆材料:316不锈钢软管

变送器 :外壳材料             压铸铝

电缆引入接口        1/2NPT或其它要求

防护等级              IP65

过程连接:外螺纹                 M20×1.5    G11/2A

法兰                    GB9119.6-88  PN0.6MPa DN50 DN80

卫生型                 ø50卡环连接
 电气连接:     材料         不锈钢ICrI8Ni9Ti或碳钢镀铬
 工作电压      12.5V-30VDC
 信号输出:       接线端子       5mm螺钉端子
 现场显示:        4~20mA模拟信号
                         模拟显示0~100
                         数字显示       现场深度
