内螺纹连接球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。
产品型号/技术参数
| 阀类 | 传动方式 | 连结形式 | 结构形式 | 密封面 | 公称压力（MPa） | 阀体材料 |
| 球阀 | 6-气动 6s-气动带手动 | 1-内螺纹 6-焊接 | 浮动球直通 | F-氟塑料 H-合金钢 PPL | 1.6 2.5 4.0 6.4 | 按表内阀体 材料代号 |
| 公称通径DN(mm) | 6-100 | |||||
| 材料\材料代号 | C | P | R | |||
| 主 要 零 件 | 阀体 | WCB | CF8 304 | CF8M 316 | ||
| 球板 | WCB | CF8 304 | CF8M 316 | |||
| 阀杆 | 2Cr13 | 0Cr18Ni9 | 0Cr17Ni12Mo2 | |||
| 密封圈 | 增强聚四氟乙烯 对位聚笨 | |||||
| 填料 | 聚四氟乙烯 柔性石墨 | |||||
| 适 用 工 况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
| 适用温度 | -28℃～350℃ | |||||
| 控制型式 | 双作用/单作用 | |||||
| 作用型式 | 切断/调节 | |||||
| 输入信号 | 电信号：0～10mA、-4～10mA 气信号20～100kPa | |||||
| 回信电压 | AC220V/DC24V | |||||
| 工作介质 | 净化压缩压气 | |||||
| 执行器 | 型号 | GT系列、HY系列 | ||||
| 气源压力 | 0.4～0.7MPa | |||||
| 二段式不锈钢球阀按用户要求可做成外螺纹连接型卡箍型 | ||||||

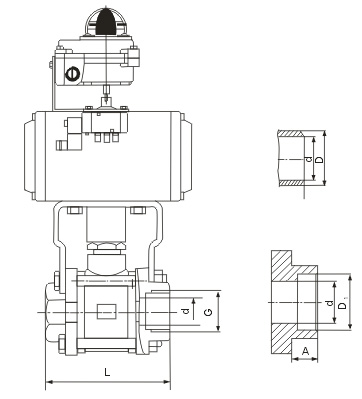

安装尺寸表
| 公称通径DN(mm) | 尺 寸(mm) | 执行器型号 | |||||||||
| 三段式 | 对焊式 | 承插焊式 | |||||||||
| G | L | d | L | d | D | L | d | D1 | A | ||
| 6 | 1/4 | 65 | 11.6 | 65 | 11.6 | 18 | 65 | 11.6 | 14.1-14.3 | 9.5 | 可选配GTD/GTE、 HY系列执行器 (以上选配仅供参选 具体选用根据实际要求) |
| 10 | 3/8 | 65 | 12.7 | 65 | 12.7 | 18 | 65 | 12.7 | 17.55-17.8 | 9.5 | |
| 15 | 1/2 | 67 | 15 | 67 | 15.8 | 24 | 67 | 15 | 21.7-21.95 | 9.5 | |
| 20 | 3/4 | 82 | 20 | 82 | 20 | 28 | 82 | 20 | 27.05-27.3 | 11.1 | |
| 25 | 1 | 91 | 25 | 91 | 25 | 34 | 91 | 25 | 33.8-34.05 | 12.7 | |
| 32 | 11/4 | 108 | 32 | 108 | 32 | 41 | 108 | 32 | 42.55-42.8 | 14.3 | |
| 40 | 21/2 | 139 | 38 | 129 | 38 | 49 | 129 | 38 | 48.65-48.9 | 15.9 | |
| 50 | 2 | 148 | 50 | 148 | 50 | 62 | 148 | 50 | 61.1-61.35 | 17.4 | |
| 65 | 21/2 | 186 | 64 | 193 | 64 | 78 | |||||
| 80 | 3 | 206 | 78 | 222 | 78 | 94 | |||||
| 100 | 4 | 240 | 98 | 273 | 98 | 124 | |||||
